วันก่อนแอดฯพูดถึงระบบดับเพลิงในห้องเครื่องกำเนิดไฟฟ้า ว่ามาตรฐานแนะนำให้ใช้ระบบท่อแห้งชะลอน้ำเข้า(Pre-action system) ไปแล้ว
วันนี้แอดฯจะมาขยายต่อถึง ประเภทของ Pre-action valve ว่ามีกี่แบบอะไรบ้าง ก่อนอื่นเลยต้องทำความเข้าใจดังนี้
- ระบบดับเพลิงในบ้านเรา แทบจะร้อยละ 100 เป็นท่อระบบท่อเปียก มีน้ำอยู่ภายในเสมอ ซึ่งพวกนี้มักจะมี Alarm valve คอยแจ้งเตือนเมื่อมีน้ำไหลด้วยวิธีการทางกล
- ระบบดับเพลิงอัตโนมัติแบบท่อเเห้ง ซึ่งจะมี 2 แบบคือ
2.1 ท่อแห้งปลายปิด ระบบนี้จะใช้กับ Pre-action valve
2.2 ท่อแห้งปลายเปิด ระบบนี้จะใช้กับ Deluge valve
เราจะมาโฟกัสที่ระบบท่อแห้งปลายปิด กันนะครับ

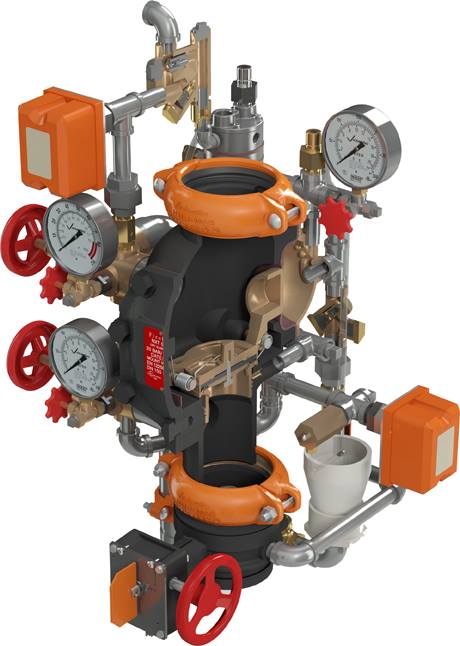

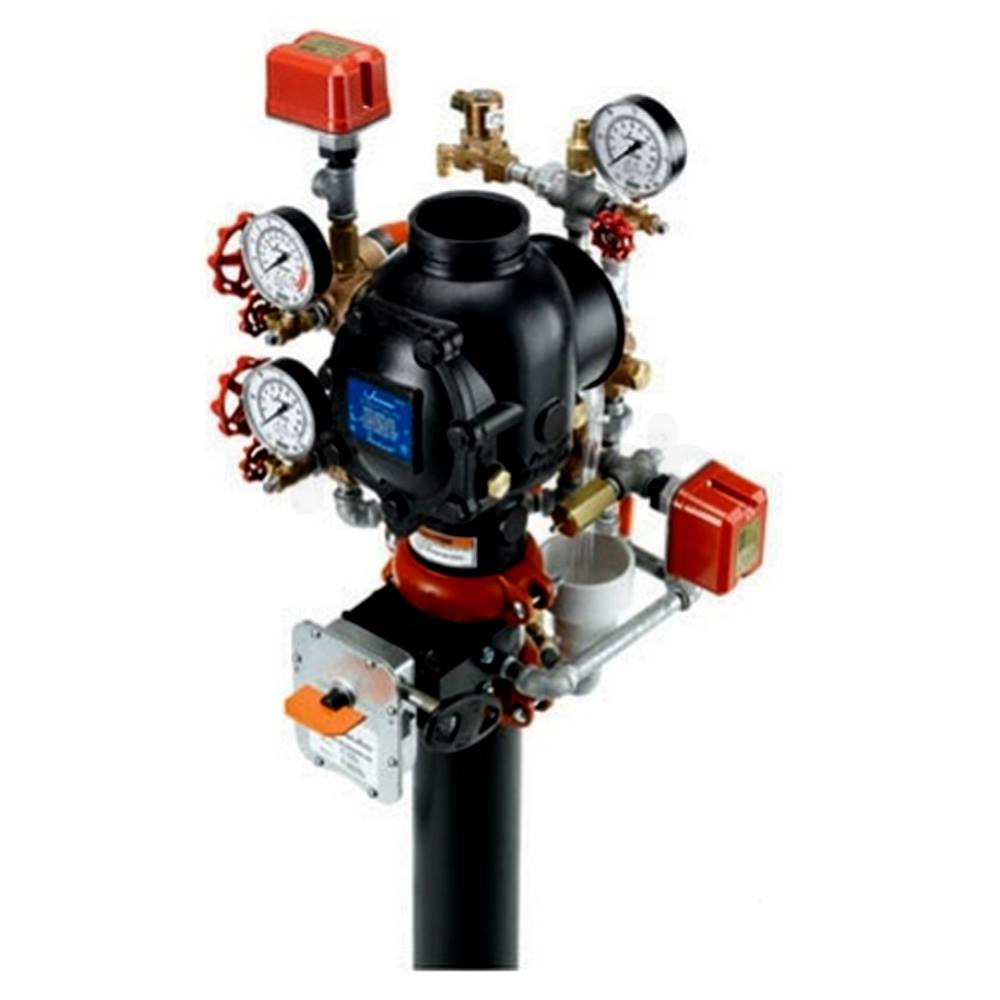

ข้อมูลเกี่ยวกับ Pre-action system
- ข้อนี้โคตรสำคัญ คือ หลังจากผ่านวาล์วไป ท่อจะแห้งเสมอ ถ้าไม่แห้งนี่ไม่ใช่ละ 55555555555+
- เนื่องจากมันไม่มีน้ำอยู่ภายในท่อ แต่ระบบจำเป็นต้องการการตรวจจับความดันภายในเส้นท่อ เลยจำเป็นต้องอัดอากาศเข้าไปภายในท่อ ทำให้ระบบนี้ต้องมีเครื่องอัดอากาศ(Air compressor)
- อัตราการไหลของเครื่องอัดอากาศ จะต้องเติมอากาศให้เต็มระบบท่อภายในระยะเวลาไม่เกิน 30 นาที เช่น ถ้าระบบมีปริมาตร 300 แกลลอน
อัตราการไหลของเครื่องอัดอากาศ = 300/30 = 10 gpm
ความดันที่จะต้องรักษา ให้เป็นไปตามคำแนะนำของผู้ผลิต - สามารถเลือกเติมได้ทั้งอากาศและไนโตรเจนนะครับ (จริงๆเติมก๊าซอื่นก็ได้ ที่ผ่านการทดสอบ แต่เอา 2 อันนี้เถอะ มันหาง่าย) ไนโตรเจน ก็จะมีความเสถียรในด้านของความดัน ณ อุณหภูมิที่เปลี่ยนแปลง มากกว่าอากาศนะครับ นึกถึงเราเติมลมยางด้วยไนโตรเจน แบนนั้นเลยยยยยยยย
- ระยะเวลาในการส่งน้ำหลังจากที่วาล์วเปิดจนถึงหัวสปริงเกลอร์จะต้องเป็นไปตามข้อกำหนดดังต่อไปนี้
Light Hazard ระยะเวลาไม่เกิน 60 วินาที
Ordinary Hazard ระยะเวลาไม่เกิน 50 วินาที
Extra Hazard ระยะเวลาไม่เกิน 45 วินาที
(แต่ก็มีข้อยกเว้นนิดหน่อย ถ้าไม่ลืมจะบอกในโพสต์ถัดไปนะครับ 555555555555+)
จากที่กับมาตรฐาน จะถือให้ห้องเครื่องยนต์ที่เป็น I.C.E จัดอยู่ใน Extra Hazard นะครับ เพราะฉะนั้นระยะเวลาในการส่งน้ำจากวาล์วจนไปถึงหัวสปริงเกลอร์สำหรับห้องเครื่องกำเนิดไฟฟ้า จะมีเวลาอยู่เท่าไหร่นะ………….. 45 วินาที ครับ
โคตรนานนนนนนนน หลับตาออกแบบยังได้ ใช่มั้ย!?!?!?!?
ประเภทของวาล์วและหลักการทำงาน จะมาต่อในตอนต่อไป นะครับ
ฝากแชร์ต่อๆไปให้เพื่อนๆร่วมอาชีพให้ได้รับรู้ถึงข้อมูลด้วยนะครับ
ที่มา
NFPA 13 2013 Standard for the Installation of Sprinkler Systems
