ครั้งก่อนพูดถึงเรื่องทั่วไปไปแล้ว ตอนแรกกะว่าจะรอให้งานลดลงอีกซักหน่อยก่อนแล้วค่อยกลับมาเขียน แต่นึกขึ้นได้ ว่าเด่วจะหนีไปเที่ยวหลายวันน กลัวเพื่อนๆ พี่ๆ น้องๆ ชาววิศวกรดับเพลิงจะขาดช่วงกันซะก่อน
ไหนๆก็มาแล้วครั้งนี้มาจัดหนัก จัดเต็มให้รู้ซึ้งถึงแก่นแท้เบื้องต้น(เอ๊ะ มันจะลึกหรือมันจะเบื้องต้น 555555555+)กันเลยดีกว่า
ก่อนอื่นเรามารู้จักหน้าที่ของอุปกรณ์ที่สำคัญๆดังต่อไปนี้กันก่อนนะครัช
ตู้ควบคุม(Control panel) ทำหน้าที่ เป็นศูนย์กลางแห่งข้อมูล ทั้งด้านการรับสัญญาณจาก Detector Devices , Pressure Switch และการทำการส่งสัญญานไปยังโซลินอยด์วาล์ว โดยตู้ควบคุมจะต้องทำการเชื่อมต่อกับระบบแจ้งเหตุเพลิงไหม้หลักของตึก,อาคาร อีกด้วย
- Detector Devices ทำหน้าที่ ตรวจจับเหตุเพลิงไหม้ภายในพื้นที่ที่ติดตั้งระบบท่อแห้งชะลอน้ำเข้า
- Pressure Switch ทำหน้าที่ คอยตรวจจับความดันภายในท่อ หากความดันภายในท่อลดลง ปั้มลมจะทำงาน(ตามค่าที่ตั้งไว้) หากความดันยังคงลดลงเรื่อยๆจนถึงค่าที่ตั้งไว้ Pressure switch จะส่งสัญญาณไปยังตู้ควบคุม
- Air Compressor ทำหน้าที่ คอยอัดลมเข้าไปในระบบท่อ และรักษาความดันภายในท่อไว้ตลอดเวลา เพื่อให้แน่ใจว่าระบบนั้นยังคงเป็นระบบปิดอยู่เสมอ
- Solenoid Valve ทำหน้าที่ เป็นเพชรฆาต(55555+ โหดไปมั้ย?) คือเป็นอุปกรณ์ที่ติดอยู่กับวาล์ว คอยทำหน้าที่เปิดวาล์วตามกลไกของผู้ผลิต โดยรับคำสั่งมาจากตู้ควบคุมอีกที
เมื่อรู้จักอุปกรณ์สำคัญๆของระบบไปแล้วคราวนี้มาถึงหลักการของระบบนี้ นั่นก็คือ ป้องกันการทำงานโดยไม่ตั้งใจ เพื่อป้องกันความเสียหายของอุปกรณ์ภายในพื้นที่ป้องกัน ซึ่งอาจจะเกิดจากความเสียหายทางกล หรือความผิดพลาดของการทำงานของระบบตรวจจับเพลิงไหม้ก็เป็นได้!!!
โดยจะทำงานโดยการรอคำสั่งใด คำสั่งหนึ่ง ก่อนที่วาล์วจะปล่อยน้ำเข้าสู่ระบบท่อ หรือ รอทั้งสองค่ำสัง ก่อนที่วาล์วจะปล่อยน้ำเข้าสู่ระบบท่อ ก็ได้ โดยคำสั่งที่ว่าคือ
- คำสั่งจาก Pressure switch (ที่เราอัดลมไว้ในท่อ จำได้มั้ยยยย)
- คำสั่งจากอุปกรณ์ตรวจจับเพลิงไหม้ เช่น SMOKE , HEAT เป็นต้น
โดยตู้ควบคุมจะรับคำสั่งเหล่านี้ และส่งสัญญาณไปเปิดวาล์วนั่นเอง

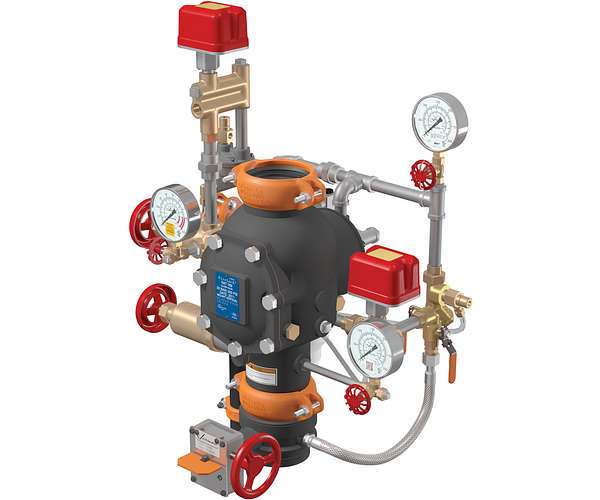

วาล์วของระบบท่อแห้งชะลาน้ำเข้าจะมีอยู่ 3 แบบคือ
- Non-Interlock Pre-action System ระบบจะทำงานก็ต่อเมื่อมีคำสั่งใด คำสั่งหนึ่งเข้าไปยังตู้ควบคุม ตู้ควบคุมจะสั่งเปิดวาล์วทันที
- Single Interlock Pre-action System ระบบจะทำงานก็ต่อเมื่อมีคำสั่งจากอุปกรณ์ตรวจจับเพลิงไหม้เท่านั้น ถึงแม้จะมีคำสั่งจะ Pressure switch มา วาล์วก็จะไม่เปิด
- Double Interlock Pre-action System ชื่อก็บอกอยู๋แล้ว ว่า ทั้งสอง เพราะฉะนั้น ระบบจะทำงานก็ต่อเมื่อ มีคำสั่งจากทั้งอุปกรณ์ตรวจจับเพลิงไหม้ และ Pressure switch เท่านั้น ขาดคำสั่งใดคำสั่งหนึ่งไม่ได้!!! โดยเมื่อได้รับครบทั้ง 2 คำสั่งแล้ว ตู้ควบคุมถึงจะส่งสัญญาณออกไปยังโซลินอยด์วาล์ว เพื่อทำการเปิดวาล์วตามกลไกของแต่ละผู้ผลิต
Double Interlock System จึงเป็นระบบที่ค่อนข้างเซฟแบบสุดๆ
ใครต้องการป้องกันเหตุขัดข้องที่อาจเกิดจาก ความเสียหายทางกล หรือการทำงานที่ผิดพลาดของอุปกรณ์ตรวจจับเพลิงไหม้ ก็เหมาะสมที่จะใช้ระบบนี้ โดยที่ราคานั้นแทบไม่แตกต่างกันอย่างมีนัยยะเลยยยยยยยยยย
ใครที่ยังงงๆเรื่องการทำงาน แอดฯแนบคลิปหลักการทำงานของระบบท่อแห้งชะลอน้ำเข้ามาให้ดูด้วยนะครับ
