เข้าเรื่องที่จั่วหัวไว้เลยละกันนะครับ การฝั่งท่อดับเพลิงเนี่ยส่วนมากที่เจอกันบ่อยๆจะเป็นพวกงานตามโรงงานอุตสาหกรรมเป็นส่วนมาก ซึ่งก็มีการเลือกการพิจาณาการเดินท่อกันอยู่มากมาย

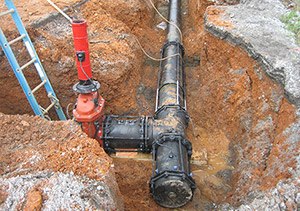

วันนี้แอดฯเลยอยากจะเขียนสักเล็กน้อย เกี่ยวกับมาตรฐานการเดินท่อระบบดับเพลิงฝั่งดิน(Underground Piping)
- วิธีการเลือกท่อ จะต้องพิจารณาตามหลักดังต่อไปนี้
1.1 ความต้านทาน หรือความทนต่อเพลิงไหม้ (Fire resistance of pipe)
1.2 ความดันสูงสุดที่ท่อสามารถใช้งานได้(Maximum working pressure)
1.3 ความลึกของท่อในการฝังดิน
1.4 สภาพของดิน (Soil condition)
1.5 การกัดกร่อน(Corrosion)
1.6 ความแข็งแรงของท่อในการรับแรงภายนอกที่มากระทำ - วิธีการเลือกข้อต่อต่างๆ จะต้องผลิตไปตามมาตฐานที่เกี่ยวข้อง โดยจะต้องสามารถทนความดันได้ไม่น้อยกว่า 150 Psi โดยจะเกลียว จะเชื่อม หรือจะ Grooved ก็ได้นะจ๊ะ (โดยส่วนตัวแอดฯชอบ Grooved มากกว่า มันคุมคุณภาพง่าย)
- ความลึกในการฝังท่อ
***** อันนี้เป็นประเด็นที่อยากจะพูดในวันนี้ *****
เนื่องด้วยชอบมีคนมาถามแอดฯว่าการฝั่งท่อดับเพลิงนั้น ฝั่งเท่าไรถึงจะพอ มีมาตรฐานไหม หรือว่ายังไงก็ได้???
คำตอบคือ……………มีนะครัช
ความลึกของท่อ จะขึ้นกับแนวการเดินท่อว่า ท่อนั้นพาดผ่านจุดใด ลักษณะการใช้งานในจุดนั้นๆเป็นอย่างไร โดยจะพูดถึงคร่าวๆ ดังนี้
3.1 การฝั่งท่อในดินในกรณีทั่วไป เช่น ฝังตามแนวกำแพง เป็นต้น จะต้องฝังให้ลึกลงไปไม่น้อยกว่า 0.8 เมตรนะครัช
3.2 การฝั่งท่อในดินในกรณีที่ท่อต้องลอดผ่านถนน จะต้องฝังให้ลึกลงไปไม่น้อยกว่า 0.9 เมตรนะครัช
3.3 การฝั่งท่อในดินในกรณีที่ต้องลดผ่านรางรถไฟ(แอดฯเพิ่งทำไปหมาดๆ) จะต้องฝังท่อให้ลึกลงไปไม่น้อยกว่า 1.2 เมตรนะครัช
อ่านถึงตรงนี้หลายคนคงสงสัย แล้วเลขที่บอกมา มันเริ่มวัดจากไหนถึงไหน จากใต้ท่อ ถึงพื้น หรือ จากกลางท่อ ถึงพื้น หรือจากหลังท่อ ถึงพื้น
คำตอบคือ ให้วัดจากหลังท่อถึงพื้นสำเร็จ โดยให้ดูเรื่องของธรรมชาติของพื้นนั้นๆด้วยนะครัช เช่น ถ้าเป็นดิน ให้ดูเรื่องการยุบตัวประกอบด้วยนะ ไม่ใช่ขุดปุ้ป ฝั่งปั้ป วัดได้ 0.9 เมตรพอดี(ฝังลอดถนน) แต่ดันยังไม่ได้อัดดันกลับคืน หรือยังไม่ทันทำถนนให้อยู่ในสภาพเดิม พอรถวิ่งผ่านไป ผ่านมา ดินค่อยๆยุบ จากที่เคยวัดได้ 0.9 เมตร ผ่านไป 3 เดือน เหลือแค่ 0.65 เมตรซะงั้น แบบนี้ต้องระวังนะจ๊ะ
และเมื่อผ่านขั้นตอนต่างๆควรจะทำการทดสอบระบบก่อนต่อเข้ากับระบบหลักของอาคารดังต่อไปนี้
- ทำการล้างท่อให้เรียบร้อยเพื่อให้มันใจว่าท่อนั้นสะอาด ปราศจากเศษวัสดุเจือปนในระบบท่อ
- ทำการอัดความดันน้ำ(Hydrostatic test) อันนี้เคยพูดไปแล้วนะจ๊ะ ว่าจะต้องอัดยังไง อัดเท่าไร อิอิ อ่ะๆๆ ทวนให้ก็ได้แหม่ แอดฯขี้ใจอ่อน ต้องไม่น้อยกว่า 200 psi หรือ Churn P. + 50 psi + ความดันฝั่งดูด อันไหนเยอะกว่า เลือกกอันนั้นนะ โดยทดสอบอย่างน้อย 2 ชั่วโมง ความดันที่อ่านได้ จะต้องเปลี่ยนแปลงไม่เกิน ± 5 psi นะจ๊ะ
- ทำการทดสอบการทำงาน เช่น การเปิด-ปิดวาล์วขณะที่ท่อมีความดัน ว่าสามารถทำได้หรือไม่ และหากระบบท่อได้ทำการต่อเข้ากับเครื่องสูบน้ำดับเพลิงแล้ว ก็ควรจะทำการฉีดน้ำจริงด้วยนะครัช
ที่มา
NFPA 24 2013 Standard for the Installation of Private Fire Service Mains and Their Appurtenances
