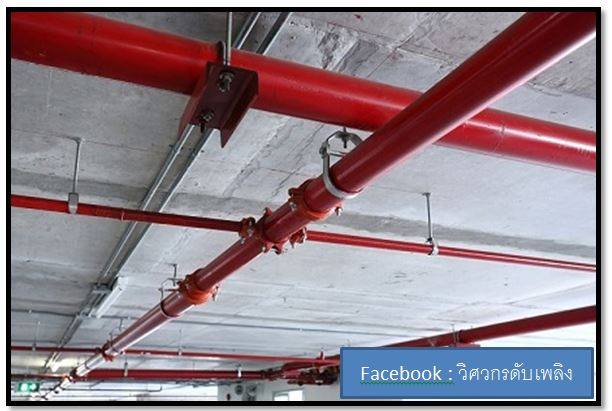

มาเข้าเรื่องของวันนี้กันดีกว่า สืบเนื่องจากวันก่อนพี่ผู้รับเหมาเค้าได้พาเดินดูไซต์งาน แล้วแอดฯเห็นที่มันห้อยแปลกๆ ก็เลยเอะใจ แล้วเกิดคำถามว่า ปกติมันต้องติดตั้งพวก Support หรือ Hanger กันยังไง ทุกระยะเท่าไร (ปกติตอนออกแบบก็ไม่ได้มานั่งใส่พวก hanger ลงไปในแบบไว้ด้วยสิ)จึงเป็นที่มาของโพสต์นี้ด้วย ถถถถถ+
พอมานั่งอ่านมาตรฐาน เห้ยย เออไม่ค่อยรู้มาก่อน ไม่ค่อยมานั่งเลยครัช ซึ่งแอดฯจะขอเล่าให้ฟังว่า
มาตรฐานเค้าระบุอะไรไว้บ้างดังนี้นะครัช
- ข้อกำหนดทั่วไป
Hanger จะต้องสามารถรับน้ำหนักของท่อและน้ำในท่อ ได้ #ไม่น้อยกว่า5เท่าบวกอีก250lbs(114 kg) ในแต่ละจุดของการติดตั้ง เช่น
ถ้าน้ำหนักท่อในช่วง Hanger นั้นๆ = 100 kg
น้ำหนักน้ำอีก = 15 kg
Hanger จะต้องสามารถรับน้ำหนักได้ = [(100+15)x5]+114
= 689 kg (โอ้วแม่เจ้า)
เออนี่คือที่มาที่ไปของการนำไปเลือกใช้ขนาดของ Hanger และ Rod

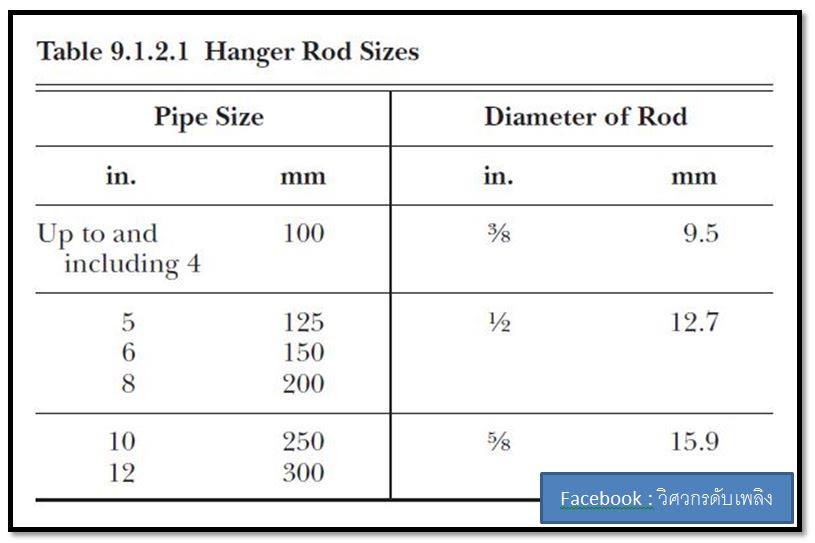

แต่ NFPA เค้าก็ไม่ใจร้ายให้เรานั่งคำนวณกันตาเหลือกอะนะครับ เค้าก็มีตารางการเลือกใช้มาให้ว่าจะเลือกยังไง แอดฯของยกตัวอย่างที่ใช้บ่อยๆ คือ Hanger rod นะครับ (ดูการเลือกใช้ขนาดตามในรูป)
- การติดตั้ง

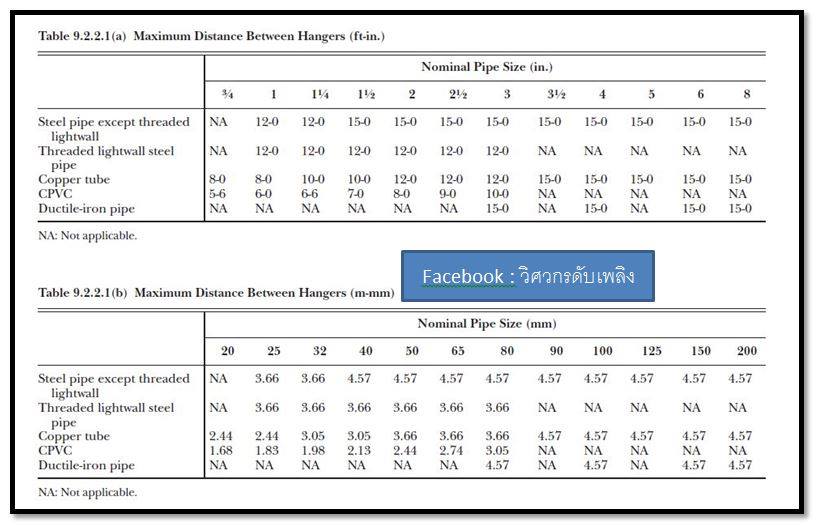

- ระยะห่างมากสุดระหว่าง Hanger #ให้เป็นไปตามตารางที่ 9.2.2.1(a) และ 9.2.2.1(b)(ดังในรูป) โดยการติดตั้ง Hanger พวกนี้ จะต้องเป็นท่อที่มาตรฐานอนุญาตให้ใช้เท่านั้นนะจ๊ะ
- ระยะห่างระหว่าง Hanger ถึง จุดกึ่งกลางของหัวกระจายน้ำดับเพลิงแบบหัวหงาย(Upright Sprinkler) จะต้องไม่น้อยกว่า3นิ้ว(76มม.) นะครัช เพื่อป้องกันไม่ให้ Hanger ไปบดบังการกระจายน้ำมากเกินไป (โดยเฉพาะช่วงแรกของการเริ่มกระจาย)
- สำหรับท่อเมนแนวนอนที่จะต้องกลายเป็นท่อยิน(Riser) จะต้องทำการติดตั้ง Hanger , Support ห่างจากจุดกึ่งกลางของท่อยืน ไม่เกิน24นิ้ว(610มม.) ที่ท่อแนวนอนนะจ๊ะ
อันนี้น่าจะเป็นหลักๆที่เราจะต้องเจอในชีวิตประจำวัน ส่วนเนื้อหาอื่นๆหรือข้อยกเว้นอื่นๆลองหาอ่านเพิ่มเติมกันดูนะครัช
ฝากกดไลค์ กดแชร์เนื้อหา ไปยังเพื่อนร่วมวงการด้วยนะคร้าบบบ
ที่มา
NFPA13 2013 Standard for Installation of Sprinkler Systems
