ขอโทษครับ เมื่อกี้แอดฯใช้รูปผิด แล้วมันแก้รูปไม่ได้ ขอโพสต์ใหม่ครับ
สวัสดีจากบุรีรัมย์ครับ แอดฯแอบหนีเที่ยวลงพื้นที่เสี่ยงภัยจากโรคพิษสุนัขบ้าที่ระบาดในพื้นที่ เมื่อเดินไปเจอหมา ต่างคนก็ต่างกลัว แอดฯก็กลัวหมากัด หมาก็กลัวโดนแอดฯกัด 5555555555+
ว่าแล้วก็เข้าเรื่อง จากครั้งก่อนที่แอดฯเขียนเรื่องของอุปกรณ์ประกอบร่วมของเครื่องสูบน้ำดับเพลิง
อีกเรื่องนึงที่แอดฯอยากฝากไปยังวิศวกรดับเพลิงทุกคนก็คือ เรื่องการติดตั้งเครื่องสูบน้ำดับเพลิงแบบใบพัด(Vertical Turbine Fire Pump) และผลกระทบต่อปริมาณน้ำสำรอง
การติดตั้งเครื่องสูบน้ำดับเพลิงแบบใบพัด(Vertical Turbine Fire Pump)นั้น จะมีข้อกำหนดที่สำคัญอีกส่วนนึง คือ

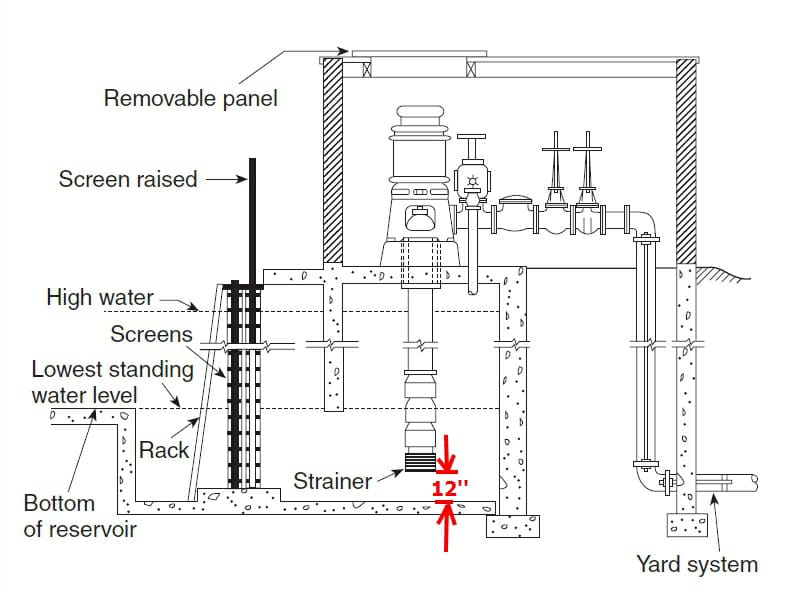

- จะต้องเว้นระยะห่างระหว่างก้นถังเก็บน้ำดับเพลิงกับตะแกรงกรองหยาบด้านดูด(Basket Suction)ไม่น้อยกว่า 1.5 เท่าของเส้นผ่านศูนย์กลางท่อด้านดูด แต่ต้องไม่น้อยกว่า 12 นิ้ว
- ปริมาณน้ำต่ำสุดที่ใช้น้ำมาคิดปริมาณเก็บน้ำสำรองคือ ระดับน้ำที่ท่วมใบพัดใบที่ 2 ของเครื่องสูบน้ำดับเพลิงแบบใบพัด (Vertical Turbine Fire Pump)
ซึ่งข้อกำหนด 2 ข้อนี้เอง ทำให้เกิดปัญหากับการคำนวณหาปริมาณน้ำสำรอง เพราะโดยมากมักลืมคำนวณข้อจำกัดพวกนี้ และทำให้ในความเป็นจริงแล้ว น้ำที่มีในถังเก็บน้ำดับเพลิง ไม่เพียงพอตามระยะเวลาการจ่ายน้ำตามที่ออกแบบไว้
แอดฯขอยกตัวอย่างซักข้อ เพื่อจะได้เข้าใจมากขึ้น
เครื่องสูบน้ำดับเพลิงอัตราการไหล 1,000 gpm ทำงานต่อเนื่อง 90 นาที (ท่อฝั่งดูดขนาด 8 นิ้ว)
ปริมาณน้ำสำรองดับเพลิง เท่ากับ 1,000 x 90 = 90,000 แกลลอน(340.65 ลูกบาศก์เมตร)
สมมุติออกแบบให้ถังเก็บน้ำ กว้าง 10 เมตร ยาว 15 เมตร จะได้ความสูงน้ำ 2.271 เมตร
โดยจะต้องพิจารณาร่วมกับระยะห่างระหว่างก้นถังเก็บน้ำดับเพลิงกับตะแกรงกรองหยาบด้านดูด(Basket Suction)ไม่น้อยกว่า 1.5 เท่าของเส้นผ่านศูนย์กลางท่อด้านดูด แต่ต้องไม่น้อยกว่า 12 นิ้ว (ประมาณ 0.3 เมตร) กรณีนี้ 1.5 x 8’’ = 12’’ พอดี และระดับน้ำจะต้องท่วมใบพัดใบที่ 2 (สมมุติว่าประมาณ 0.5 เมตร ความเป็นจริงอาจสั้นกว่า หรือยาวกว่าก็ได้นะครับ ต้องตรวจสอบกับคนขายอีกที)
เพราะฉะนั้นความสูงของบ่อน้ำนี้ เท่ากับ 2.271+0.3+0.5 = 3.071 เมตร เป็นอย่างน้อย(กรณีที่จุน้ำเต็มถัง 100% นะครับ ซึ่งความเป็นจริงจะไม่จุขนาดนี้ครับ ซึ่งก็จะทำให้บ่อต้องใหญ่ขึ้นอีกเล็กน้อย)
วันนี้มีคำนวณ หวังว่าไม่รวนกันนะครับ อิอิ
ปล.ฝากกดไลค์ กดแชร์ โพสต์ให้ไปไกลที่สุดเท่าที่จะเป็นไปได้ด้วยนะครับ ยิ่งกระจายความรู้ ยิ่งได้บุญงับ (ความสุขจากการเป็นผู้ให้)
ที่มา
NFPA 20 2013 Standard for the Installation of Stationary Pumps for Fire Protection
