แอดฯชื่อว่าคนที่ทำงานด้านระบบดับเพลิงต้องรู้จักวาล์วตัวนี้เป็นแน่แท้ เพราะวาล์วตัวนี้มันโคตรสำคัญ และต้องเจอแทบจะ 100% ในงานเลย ถ้าใครไม่เจอเคยนี่….ขอคารวะในความไม่ธรรมดาครัช
เนื่องจากเมื่อวานแอดฯได้เขียนเรื่อง Floor Control Valve ไป และมีพี่ท่านหนึ่งในเพจขอให้เขียนเรื่องของ วาล์วสัญญาณ(Alarm valve)ให้หน่อย
แอดฯก็ขออนุญาตจัดให้ดังนี้นะครับ
- การติดตั้งวาล์วสัญญาณ(Alarm valve) เพื่อให้มีการแจ้งเตือนด้วยระบบทางกล เมื่อเกิดเหตุเพลิงไหม้ โดยมีการไหลของน้ำในระบบท่อเปียก เช่น กระเปราะแก้วของหัวกระจายน้ำดับเพลิงแตก เป็นต้น
- วาล์วสัญญาณ(Alarm valve) จะเป็นวาล์วกันกลับในตัว บางทีจะเรียกว่า Alarm check valve นะ ถ้าได้ยินคำนี้ขอให้รู้ว่ามันคือตัวเดียวกัน
- วาล์วสัญญาณ(Alarm valve) จะทำหน้าที่ครอบคลุมการแจ้งสัญญาณทางกล ตามพื้นที่ครอบครองดังนี้
สำหรับ พื้นที่ครอบครองประเภทอันตรายน้อยและอันตรายปานกลาง วาล์วสัญญาณ(Alarm valve)จะครอบคลุมพื้นที่ 4,831 ตารางเมตร
สำหรับ พื้นที่ครอบครองประเภทอันตรายมาก วาล์วสัญญาณ(Alarm valve)จะครอบคลุมพื้นที่ไม่เกิน 3,716 ตารางเมตร
หากมีพื้นที่เกินกว่านั้นในแต่ละชั้น จะต้องเพิ่มจำนวนวาล์วเข้าไปเน้อ

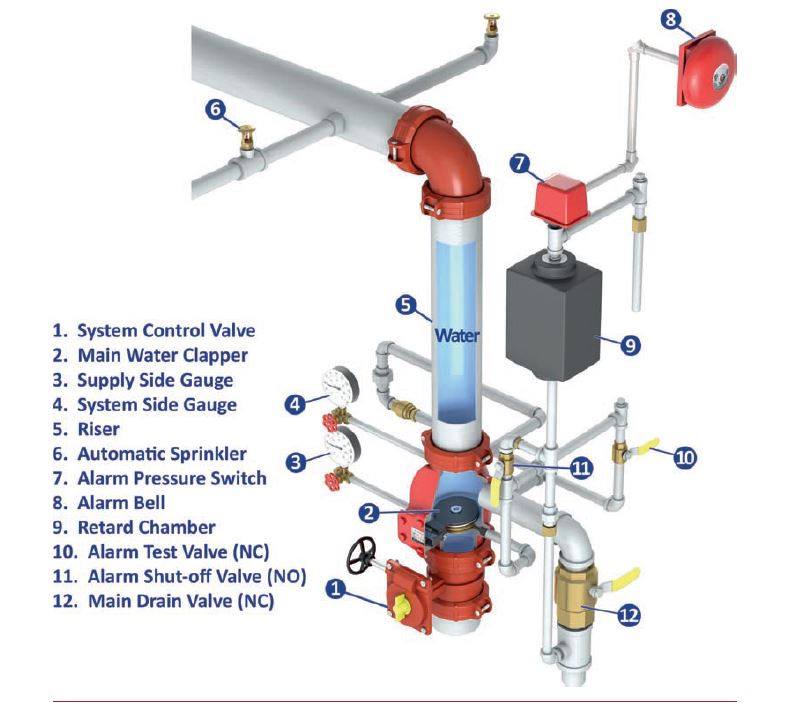

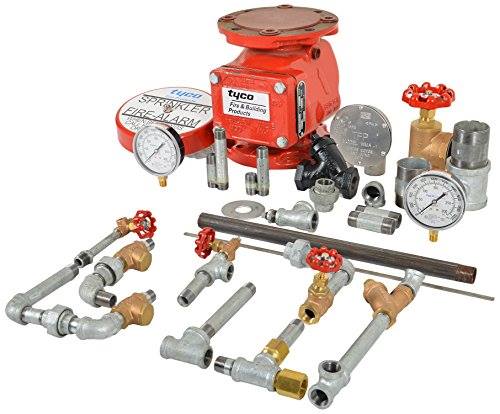

- อุปกรณ์ประกอบวาล์วสัญญาณ(Alarm valve) มีดังต่อไปนี้
4.1 Indicating valve ใช้สำหรับปิด – เปิด ระบบ
4.2 ชุด Alarm valve
4.3 มาตรวัดความดันฝั่งขาเข้า ใช้วัดความดันฝั่งขาเข้าอุปกรณ์
4.4 มาตรวัดความดันฝั่งขาออก ใช้วัดความดันฝั่งขาออกอุปกรณ์
4.5 อุปกรณ์ตรวจจับความดัน(Pressure switch) ใช้ตรวจวัดความดันในชุดแจ้งเตือน
4.6 อุปกรณ์หน่วง(Retard chamber) ใช้สำหรับการหน่วงน้ำและป้องกันการหอนของ Alarm gong
4.7 ระฆังน้ำ(Water motor gong) ใช้สำหรับแจ้งเตือนโดยวิธีการทางกล โดยอาศัยน้ำวิ่งมาตีใบพัดที่อยู่ข้างในให้หมุน และเกิดแรงเหวี่ยงไปตีให้เกิดเสียง โดยที่ระยะท่อน้ำจากวาล์วสัญญาณไปยังระฆังน้ำ จะต้องยาวไม่เกิน 22.6 เมตร และสูงกว่าวาล์วสัญญาณไม่เกิน 6.1 เมตร นะครัชชชช
4.8 ชุดทดสอบอุปกรณ์(By-pass test) ใช้สำหรับทดสอบวาล์วสัญญาณตามมาตรฐานการทดสอบอุปกรณ์
โดยอาจจะติดตั้ง Flow switch เข้าไปเพิ่มก็ได้นะครับ ส่วนเรื่องการเลือกพิจารณาติดตั้ง Flow switch แอดฯจำไม่ได้ว่าเคยบอกไปรึยัง??? ถ้ายังเด๋วครั้งหน้าจะเขียนให้นะครับ
แต่ขอสรุปเรื่องชื่อก่อน ถ้าได้ยินชื่อ Alarm Check Valve , Alarm Valve , Wet pipe Alarm Valve ไม่ต้องตกใจ หรือไม่ต้องงงนะครับ เข้าใจได้ว่ามันคือตัวเดียวกัน (น้อยครั้งมากที่มันจะเป็นคนละตัวกันจริงๆ 5555555555+)
หลักๆก็ประมาณนี้นะครับ
