การติดตั้งท่อตรวจจับความดัน(Sensing line) สำหรับการสั่งสตาร์ทเครื่องสูบน้ำรักษาความดันและเครื่องสูบน้ำดับเพลิง
ช่วงที่ผ่านมานี้แอดฯไม่ค่อยได้เขียนบทความเกี่ยวกับระบบดับเพลิงสักเท่าไรเลย มัวแต่ไปทำนู้นทำนี้ วุ่นวายกับการยื่นสามัญ และหลังจากเหตุการณ์ไปตรวจรับห้องให้รุ่นน้องที่คอนโดหนึ่ง แอดฯนี่อยู่บนความหวาดระแวงเลยครับ กลัวเค้าจะมาฟ้องแอดฯเอา มีอาจารย์ มีรุ่นพี่หลายๆท่านก็เป็นห่วง โทรมาสอบถาม ให้กำลังใจแอดฯมากมาย ต้องขอขอบพระคุณมากๆครับ
ซึ่งแอดฯขอบอกตรงนี้ว่าที่ทำไป ไม่ได้มีเจตนาไปทำร้ายหรือขัดผลประโยชน์ใครเลยนะครับ เพียงแค่ถือประโยชน์ส่วนรวมเป็นที่ตั้ง และแค่อยากจะให้ความรู้กับพี่ๆน้องๆในเพจ และประชาชนทั่วไปให้มีความรู้ในเรื่องของความปลอดภัยอัคคีภัยก็เท่านั้นเอง หากแอดฯทำให้คอนโดท่านขายของยากขึ้น(ซึ่งแอดฯก็ไม่ได้ระบุว่าเป็นคอนโดใด) ก็ขออภัยมา ณ ที่นี้ด้วยนะครับ
เอาล่ะ มาเข้าเรื่องกันดีกว่าครับ อย่างที่เกริ่นไป วันนี้เราจะมาพูดกันถึงเรื่องการติดตั้งท่อตรวจจับความดัน(Sensing line) กันนะครับ
โดยแอดฯขอแบ่งหัวข้อเป็น 3 หัวข้อ คือ
- อุปกรณ์ประกอบ
- ชนิดของท่อ
- หน้าที่
- อุปกรณ์ประกอบด้วย
1.1 วาล์วกันกลับ(Check valve) จำนวน 2 ชุด โดยจะต้องเจาะรูที่หน้าจาน ขนาด 3/32’’ หรือประมาณ 2.4 มิลลิเมตร ซึ่งจะต้องติดตั้งห่างกันไม่น้อยกว่า 1.52 เมตร
1.2 จะต้องมีวาล์วตรวจสอบอย่างน้อย 2 ชุด รวมถึง Branch plugged(ภาษาไทยเรียกอะไร ไม่รู้ว) ไว้ด้วยนะครับ ส่วนเอาไว้ทำไรเนี่ยยยยย สารภาพตามตรง แอดฯก็มิทราบเลยครับ ใครรู้ช่วยแอดฯด้วยยยย
- ชนิดของท่อและการติดตั้ง
2.1 ท่อทองแดงชนิดแข็ง Type K,L หรือ M
2.2 ท่อสเตนเลสที่เป็นคลาส 300 เช่น 304 , 316 , 316s
2.3 มาตรฐานไม่ได้พูดถึงท่อเหล็กดำเลยนะครัชชชช ใครใช้เหล็กดำอยู่ก็งานเข้านะครับ แอดฯเห็นเยอะมาก ใครใช้เหล็กดำ สารภาพมา จะลดโทษให้กึ่งหนึ่ง 555555+
2.4 มาตรฐานยังไม่อนุญาตให้ใช้ท่อทองแดงแบบอ่อนด้วยนะครับ เนื่องจากอาจได้รับความเสียหายทางกลได้ง่ายกว่าท่อทองแดงแบบแข็ง
2.5 ขนาดท่อของตรวจจับความดัน บางทีแอดฯก็เจอ ½’’ บางทีก็เจอ ¾’’ สรุปคือมาตรฐานขอแค่ ½’’ ก็พอนะครัช
2.6 ห้ามติดตั้ง Shut-off valve หรือวาล์วอะไรที่มันสามารถปิดกั้นน้ำจากระบบไม่ให้เข้าสู่ Pressure switch ได้ เด็ดขาดนะครับ ไม่งั้นถ้ามีใครทะลึ่งไปปิดวาล์วนี้ แล้วไม่มีใครรู้ละก็ ความดันในระบบหายไปจนเป็นศูนย์ เครื่องสูบน้ำก็จะไม่ทำงานนะครับ
2.7 การติดตั้งท่อตรวจจับความดัน(Sensing line) จะต้องติดตั้งแยกกันนะครับ สำหรับเครื่องสูบน้ำรักษาความดัน 1 ชุด และสำหรับเครื่องสูบน้ำดับเพลิง 1 ชุด และหากมีมากกว่านั้น ก็จะต้องจัดเตรียม 1 ชุดต่อ 1 เครื่อง นะครัชช ห้ามต่อท่อร่วมกันนะจ๊ะ
2.8 การต่อท่อตรวจจับความดัน(Sensing line) ให้ต่อระหว่างวาล์วกันกลับและวาล์วปิด-เปิด ของระบบเครื่องสูบน้ำดับเพลิงนะครัช
- หน้าที่
3.1 หน้าที่ของท่อตรวจจับความดัน(Sensing line) มีไว้เพื่อตรวจจับความดันในระบบโดยใช้ Pressure switch ในการตรวจจับ เพื่อสั่งสัญญาณไปยังตู้ควบคุม หากจำเป็นต้องสั่งให้เครื่องสูบน้ำรักษาความดัน หรือเครื่องสูบน้ำดับเพลิงทำงาน
3.2 หน้าที่ของวาล์วกันกลับที่เราเจาะรูไว้ 2 อันที่บอกไปในข้อ 1.1 ก็เพื่อจะลดแรงกระแทกของน้ำเนื่องจากตอนที่เครื่องสูบน้ำทำงาน เพื่อที่จะถนอมอายุ Pressure switch ให้ยาวนานมากขึ้นนั่นเอง

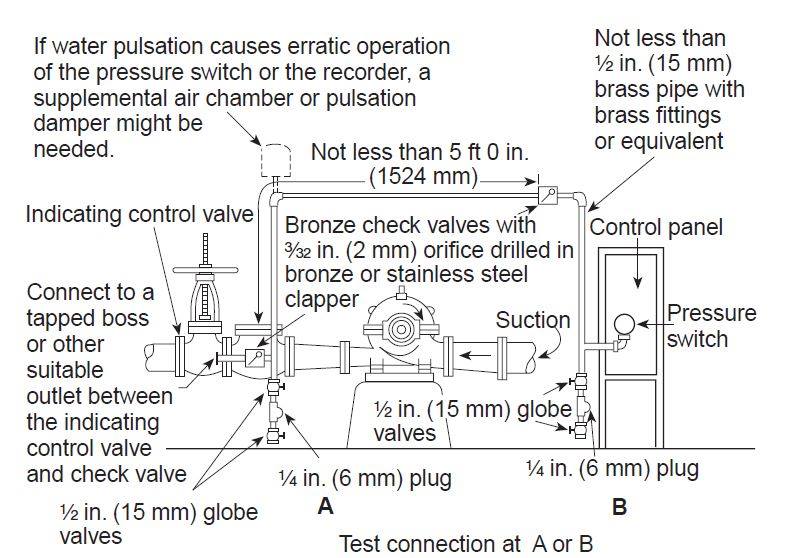

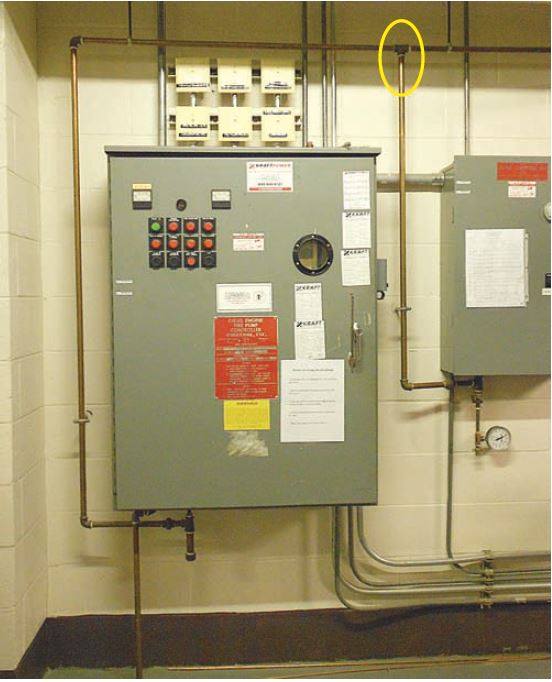

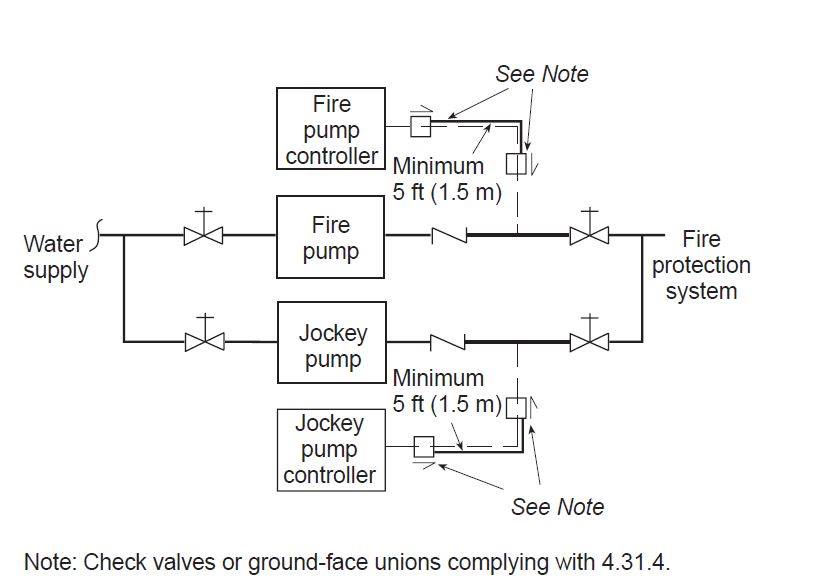

ส่วนตัวอย่างภาพการติดตั้งดูตามรูปเลยนะครัช
โพสต์หน้าแอดฯจะมารีวิวเรื่องการเดินทางไปยืนขอเลื่อนระดับเป็นสามัญวิศวกร และเอกสารที่จำเป็นต้องเตรียมนะครับ
ที่มา
NFPA 20 2013 Standard for the Installation of Stationary Pumps for Fire Protection
