กฎของการใช้ Pipe Schedule

หายไปนาน จนได้ข่าวว่า เฟสบุ๊คปรับการโชว์ข้อความของเพจในหน้า New Feed เหลือแค่ 3 บรรทัด เพื่อไม่ต้องการให้รกหูรกตาผู้ใช้งาน(อุบ๊ะ นี่เขียนแชร์ความรู้ มาว่ารกหูรกตาเรอะ) ไม่รู้ว่าปรับไปหรือยัง แต่จะทำยังไงได้ เมื่อเขาเป็นเจ้าของพื้นที่ เขาออกกฎเกณฑ์อะไรมาเราก็ได้แต่ทำตาม

หลังจากเดือนหรือเกือบ 2 เดือนที่เงียบๆไป เนื่องจากไปจัดการชีวิตให้มันเข้ารูป เข้ารอย ออกมาเป็นฟรีแลนซ์ ต้องวิ่งงานเยอะขึ้น เดินทางก็มากขึ้น เวลาเขียนเพจน้อยลง เพราะชีวิตต้องทำมาหากิน 555555+

วันนี้อยากมาเขียนเรื่องการเลือกใช้ขนาดท่อเพราะสังคมเราเข้าใจผิดกันมากในการไล่ขนาดท่อด้วยตารางท่อ(Pipe Schedule)กันหมดเลย ใช้กันจนเคยชิน กลายเป็นรัฐธรรมนูญการเดินท่อฉบับครอบจักรวาลไปซะงั้น ขนาดว่าแอดฯบอกแล้วก็ไม่เชื่อ แถมยังโดนผู้รับเหมาไล่ให้กลับไปอ่านมาตรฐานใหม่อีก ฮ่าๆๆ น้ำตาจะไหล

วันนี้เลยขอเขียนเรื่อง

กฎของการใช้_Pipe_Schedule โดยมาตรฐานกำหนดคร่าวๆไว้ดังนี้

1. ให้เลิกใช้ Pipe Schedule (เปิดหัวมาโคตรพีค) ได้แล้ว ยกเว้นแต่กรณีที่เป็นงานปรับปรุง หรืองานขยายพื้นที่ที่เดิมเคยออกแบบ,ติดตั้งโดยใช้ Pipe Schedule มาก่อน ให้ยังสามารถใช้ต่อไปได้ (ทุกประเภทพื้นที่ครอบครองนะครัช)

2. การเลือกใช้ Pipe Schedule นั้น ใช้ได้กับหัวกระจายน้ำดับเพลิงที่มีค่า K 5.6 เท่านั้น ถ้าค่า K ต่างจากนี้ จะต้องทำการคำนวณด้วย Hydraulic Calculation เท่านั้น

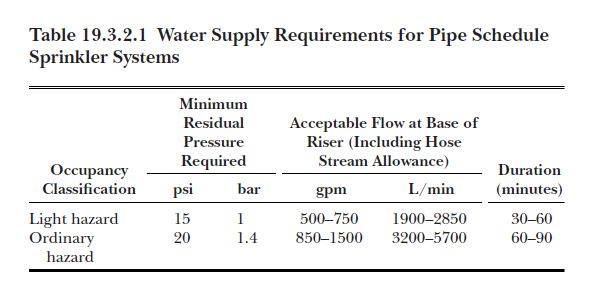

3. การเลือกใช้ Pipe Schedule ในงานติดตั้งใหม่ ทำได้แต่กับแค่พื้นที่ครอบครองอันตรายน้อย และพื้นที่ครอบครองอันตรายปานกลางเท่านั้นนะจ๊ะ และพื้นที่ที่ออกแบบด้วย Pipe Schedule นั้นๆ จะต้องมีขนาดพื้นที่รวมกันไม่เกิน 465 ตารางเมตร และค่าความดันขั้นต่ำขณะน้ำไหลของหัวกระจายน้ำแต่ละหัว(Residual Pressure) จะต้องเป็นไปตามตารางที่ 19.3.2.1 Water Supply Requirement for Pipe Schedule Sprinkler System (ดูรูปประกอบก็ได้จ้า)

4. หากพื้นที่เกิน 465 ตารางเมตร แต่ยังอยากใช้ Pipe Schedule ค่าความดันขั้นต่ำขณะน้ำไหลของหัวกระจายน้ำแต่ละหัว(Residual Pressure) จะต้องมีค่าไม่น้อยกว่า 50 psi ถึงจะถือว่าใช้ได้นะครัช


เนี่ยไอ้ข้อ 4 นี่แหละ ที่คนคิดว่าใช้ได้แต่อ่านไม่หมด คือ ออกแบบ,ติดตั้ง โดยไล่ขนาดท่อตาม Pipe Schedule แต่กำหนดค่าความดันขั้นต่ำขณะน้ำไหลของหัวกระจายน้ำแต่ละหัว(Residual Pressure) โดยใช้ตารางที่ 19.3.2.1 กันอยู่เลย ซึ่งมันก็ไม่ตรงกับที่มาตรฐานกำหนดไว้ (แต่เพราะเหตุใดถึงต้องเป็น 50 psi อันนี้ แอดฯยอมรับว่ายังไม่รู้เหตุผลที่แน่ชัดนะครับ ใครรู้ รบกวนชี้แนะด้วยค้าบบบ)

ซึ่งการที่ค่าความดันขั้นต่ำขณะน้ำไหลของหัวกระจายน้ำแต่ละหัว(Residual Pressure)สูงขึ้นมาถึง 50 psi นั้น ทำให้ความดันรวมของระบบสูงขึ้น และยังส่งผลให้อัตราการไหลของน้ำสูงขึ้นด้วย ซึ่งหากคำนวณอัตราการไหลคร่าวๆจากตาราง Water Demand แล้วไล่ขนาดท่อตาม Pipe Schedule ก็จะมีแต่เจ๊ง กับเจ๊งนะครับ

สำหรับผู้ออกแบบหรือผู้รับเหมาที่ยังคุ้นชินกับการไล่ขนาดท่อตาม Pipe Schedule อยู่ ขอให้ใช้เป็นเพียงแนวทางเบื้องต้นเท่านั้น แต่ไม่ควรยึดถือปฏิบัติเป็นรัฐธรรมนูญการเดินท่อนะครับ เพราะมันผิดมาตรฐาน

ฝากกดไลค์ กดแชร์ไปให้เพื่อน พี่ น้อง ในวงการให้ได้รับรู้ข้อมูลนี้และช่วยกันยกระดับวงการวิศวกรดับเพลิงให้ดีขึ้นด้วยนะคร้าบบ

ปล.ไม่ได้เขียนเพจนาน สมองตื้อมาก เขียนไม่ค่อยออกเลย ฮ่าๆๆ ถึงว่าทำไมสมัยก่อน นักรบจึงต้องลับดาบทุกวัน ถึงแม้จะไม่มีสงครามก็ตาม

ที่มา
NFPA13 2019 Standard For The Installation Of Sprinkler System
